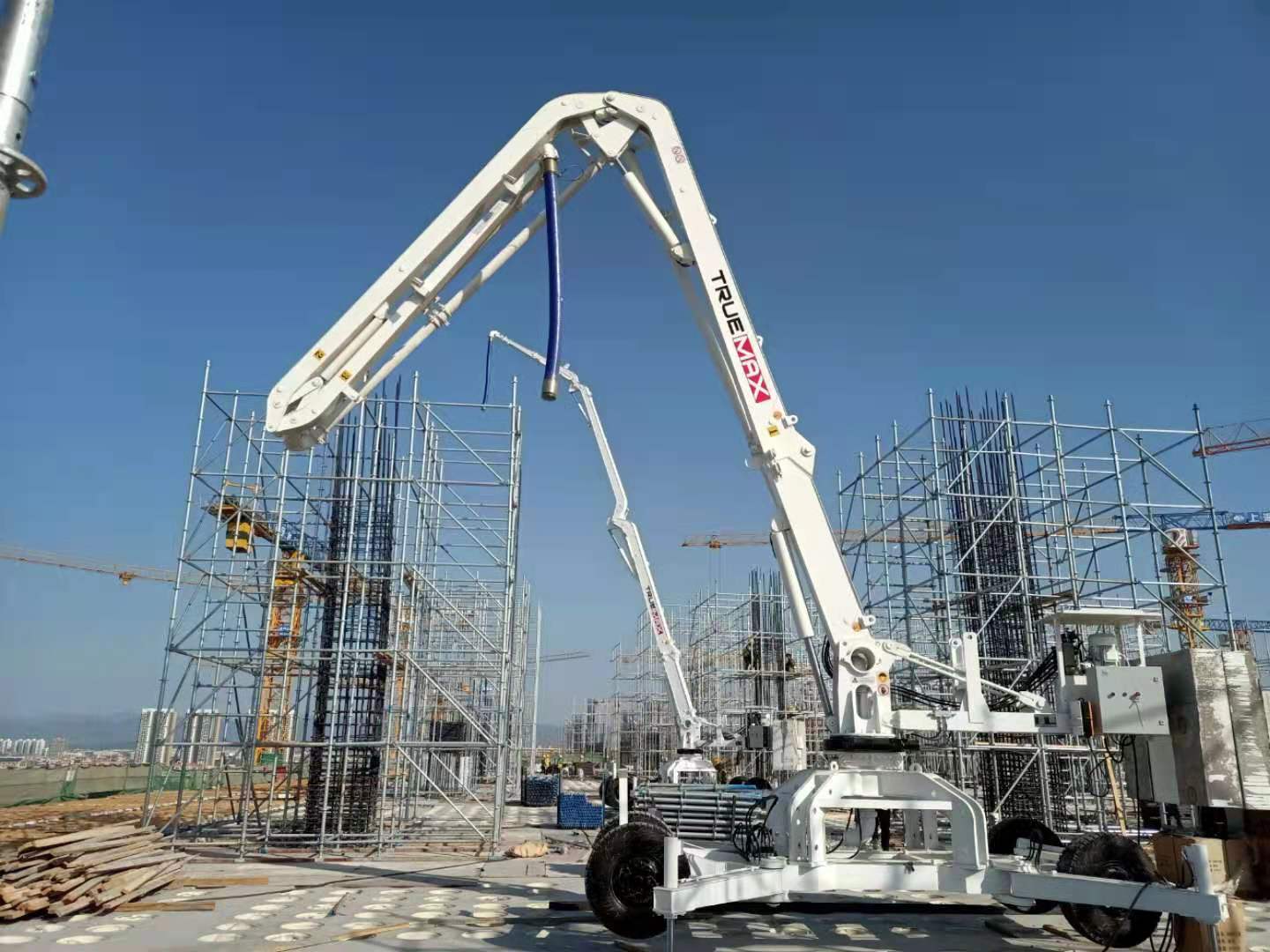

混凝土布料機作為一種混凝土輸送泵的輔助設備，它通過標準的輸送配管連接，就像一只機械手能快速、準確地送抵作業面的任一澆注部位并進行連續澆注
主要參數
名 稱 | 單 位 | HG17D-3R | |
布料半徑 | m | 17 | |
輸送管規格 | mm | DN125 | |
輸送軟管規格 | ″×mm | 5×3000 | |
回轉范圍 | ° | 360 | |
回轉速度 | rpm | 0.3 | |
臂架形式 | 三節卷折全液壓 | ||
臂長 | 一臂 | m | 6.8 |
二臂 | m | 5.8 | |
三臂 | m | 4.6 | |
一臂轉角 | ° | -4°~86° | |
二臂轉角 | ° | 0°~180° | |
三臂轉角 | ° | 0°~180° | |
整機高度 | m | 2.7 | |
液壓系統工作壓力 | MPa | 28 | |
電機功率 | kW | 4 | |
控制方式 | 無線遙控、有線遙控 | ||
風速 | M/s | ≤13.8 (6級) | |
外形尺寸（長×寬×高，不含牽引架） | mm | 10080×2305×2700 | |
離地間隙 | mm | 250 | |
允許拖行速度 | km/h | 15 | |
工作溫度 | ℃ | -20~48 | |
總重(含配重) | kg | 8300 | |
配重 | kg | 2760 | |
